應用

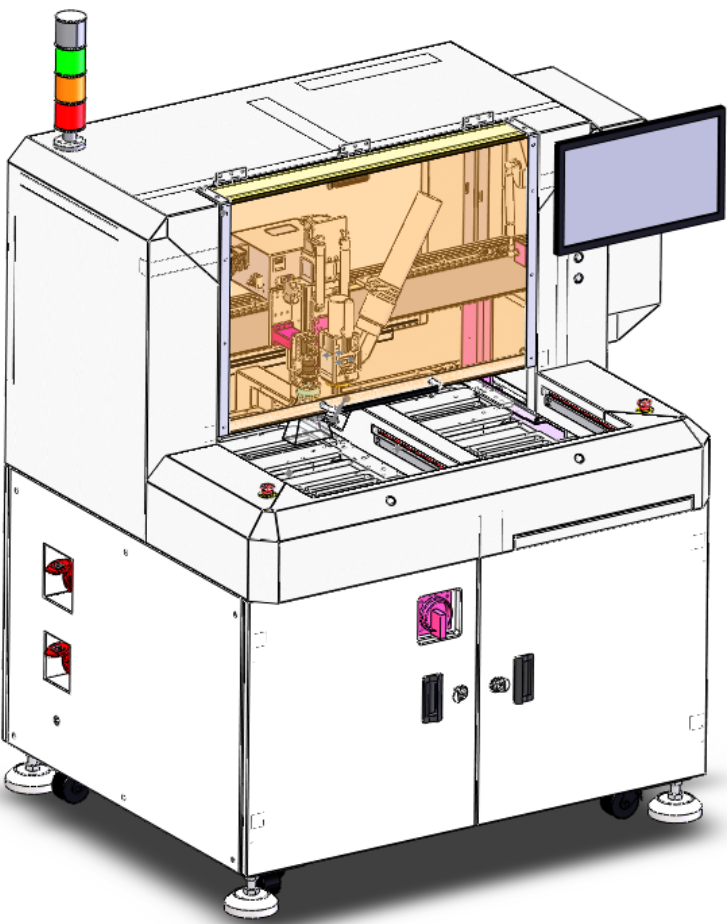

PR-350D是一臺利用銑刀高速運轉將多連片方式的 PCB 板 按預先編輯好的路徑分割的設備。布局先進，工藝控制技術穩定，進口飼服驅動，高精密度模塊化結構。可選擇升級不同配置，成熟的 PCB 分板控制軟件，分板編程簡單易用。
特點
1、高速主軸
進口高速主軸選用業界高端分板機廣泛使用的德國SycoTec主軸電機，該主軸轉速可達60000rpm、使用壽命長、裝卸方便,切割表面光滑無毛邊、無瑕疵。并配套原裝的SycoTec 4624主軸變頻器，主軸電機使用壽命更長，切削力距更高，以及最低的溫升效果。
2、雙伺服平臺
利用伺服驅動兩個工作平臺，交替加工放置PCB基板，減少等待時間，增加產能，解決了汽缸式驅動平臺的精度問題。
3、視覺系統
高像素彩色CCD及大倍率鏡頭，可輔助程序示教及編輯模擬功能。自動MARK定位補正系統，提高切割精度，防止板未到位失誤而割壞基板，左右程序復制及切換機種更快捷?？蛇x裝條碼讀取功能，實現1D/2D條碼的讀取并保存或上傳，便于追朔及數字化管理。
4、吸塵方式
獨家內置吸塵，第五代設計使設備整體效果美觀簡約空間，美化車間整體效果，移動靈活，方便擺放與保養。縮短吸塵路徑提高吸塵效果，密封性好，噪音小。集塵袋可清洗重復使用，降低生產成本 斷刀及掉刀檢測 加工中可設定每步檢測或每切割完一塊PCBA檢測刀具是否折斷或下滑，及時防止因為刀具下滑導致的PCBA損壞。
5、靜電消除器
有效減少因銑刀切割時產生的摩擦力或靜電
規格參數
| 工作平臺 | 雙平臺 |
| 機臺尺寸 | 1400（L）*1050（W)*1600（H）mm |
| 機械本體 | 銑刀切割 X/Z，平臺 Y1/Y2 |
| 主軸 | 采用高速主軸（60000 轉/分） |
| 驅動器 | 伺服驅動器&AC 伺服馬達 |
| 絲桿 | 研磨級絲桿 |
| 控制電腦 | 工業電腦 |
| 工作面積 | 350*300（mm) |
| 重復精度 | 土 0.01mm |
| 切割精度 | 土 0.05 |
| 切割速度 | 1-100mm/sec可調 |
| 吸塵方式 | 采用下吸塵 4KW 真空集塵箱外置式 |
| 供電要求 | 3 相 380V50HZ 13KW |
